Як профілювати поверхні за допомогою 5-осьової мостової пилки з ЧПУ: практичний посібник
Для сучасних виробників каменю перехід від простого різання слябів до складного 3D-профілювання поверхні позначає різницю між базовою майстернею та високо{1}}студією виготовлення. Незалежно від того, створюєте ви хвилеподібні 2D/3D декоративні стінові панелі, елегантні каміни, індивідуальні душові піддони або складні контури пам’ятників, майстерність профілювання поверхні є ключем до отримання преміум-рентабельності проекту.
Але як саме а5-осьова мостова пила з ЧПУперетворити плоску тверду брилу граніту, мармуру чи кварцу на текучий вигнутий шедевр? Давайте розберемо крок-за-процесом профілювання поверхні та подивимося, як передове обладнання робить це надзвичайно технічне завдання надзвичайно ефективним.
1. План: інтеграція програмного забезпечення CAD/CAM
Кожна робота з профілювання починається в цифровій сфері. Традиційні мостові пили обмежуються різаннями по прямій лінії, але це вірно5-осьовий верстат з ЧПУпокладається на інтелектуальне програмне забезпечення для координації одночасних рухів по п’яти різних осях: X, Y, Z (лінійні рухи) і A, C (осі обертання та нахилу).
Дизайн CAD:Ви імпортуєте або малюєте 3D-модель профільованої поверхні.

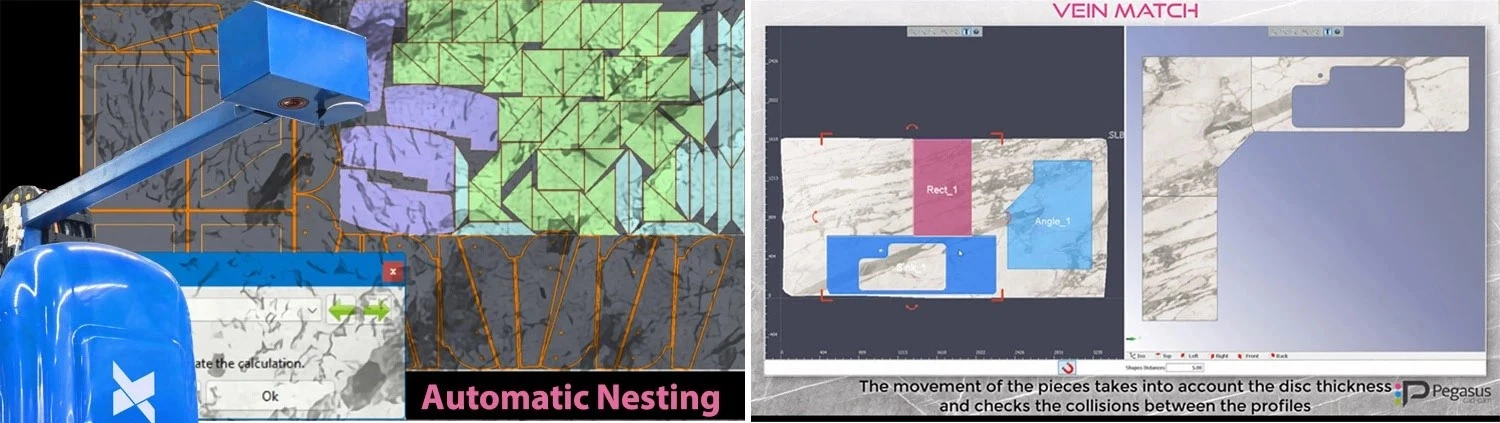

Генерація траєкторії CAM:Використання спеціалізованого програмного забезпечення-такого як-високо оціненеІталійське програмне забезпечення Pegasus CAD/CAM-оператор визначає шлях різання.
Чорнова обробка проти фінішної обробки:Програмне забезпечення розраховує «чорновий прохід» (за допомогою алмазного леза або товстого інструменту для видалення сипучих відходів) і «фінішний прохід» (за допомогою інкрементального фрезерного інструменту або профільного круга для кінцевої гладкої поверхні).
2. Вибір правильних інструментів: лезо проти шпинделя
Профілювання поверхні не завжди можна виконати лише за допомогою стандартного мостового пильного полотна. Складні криві вимагають подвійного-підходу інструментів:
Лезо диска:Ідеально підходить для початкових глибоких чорнових різів або профілювання з прямими фасками. Нахиляючи лезо (до 90 градусів) і обертаючи його на 360 градусів, машина може ліпити широкі, широкі криві шляхом послідовних неглибоких паралельних надрізів (відомих як поступове різання лезом).
Високошвидкісний-шпиндель ЧПК:Для складних 3D-контурів, глибоких заглиблень або складного гравіювання лезо обходиться. У верстаті використовується додатковий високошвидкісний-електро{3}}шпиндель (часто працює до 24 000 об/хв), оснащений алмазними наконечниками, торцевими фрезами або профільними кругами.
3. Виконання процесу профілювання на машині
Після завантаження дизайну в контролер ЧПК починається фізичне виготовлення:
Крок 1: Позиціонування плити та калібрування
Плита закріплена на робочому столі. Використовуються передові машинизонди товщини плитиілазерні пристрої попереднього налаштування лездля автоматичного вимірювання точної товщини каменю та зносу інструментів. Це усуває помилки вимірювання вручну, забезпечуючи математично ідеальну глибину профілювання.
Крок 2: Чорнова стадія
Використовуючи велике алмазне лезо, машина виконує швидкі лінійні або кругові розрізи для видалення сипучого матеріалу. Попередньо видаливши зайвий камінь, ви зменшите зношення делікатніших інструментів для обробки.
Крок 3: Поступове фрезерування та фінішна обробка
Верстат перемикається на фрезерний шпиндель. 5-інтерполяція по осі-, керована високопродуктивною системою, як-отІталійська система ЧПК ESA-гарантує, що головка інструменту регулює свій кут у реальному часі-під час ковзання по кривих, залишаючи ідеально скульптурну гладку поверхню.

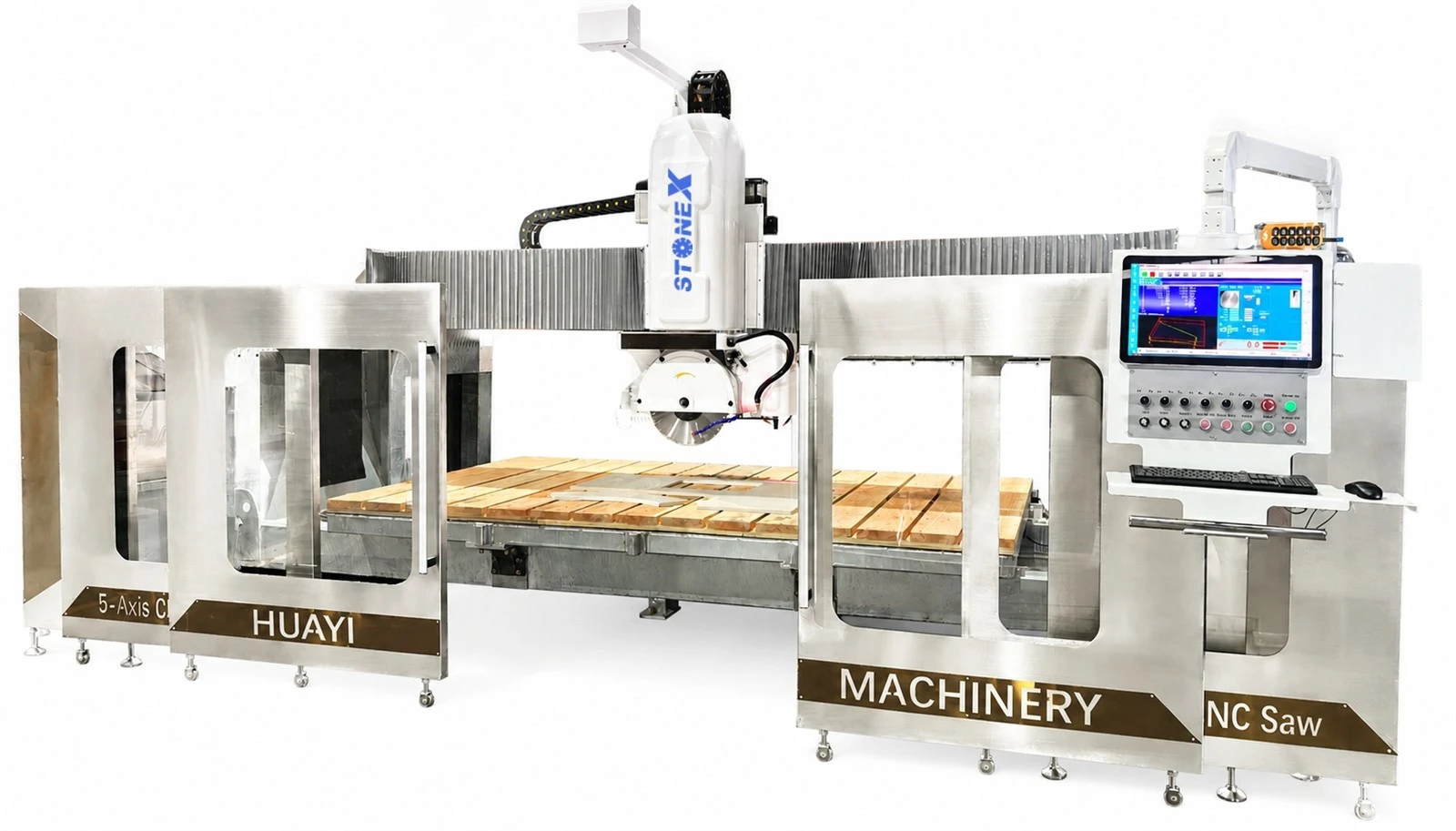

Підніміть свою майстерню з Huayi HKNC-500PLUS

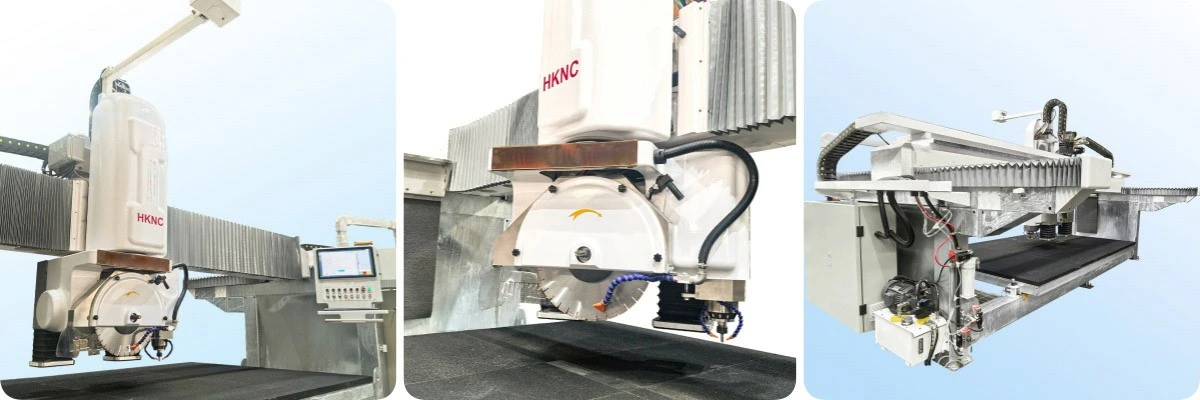

Якщо ви хочете перейти до високо-точного профілювання поверхні без крутої кривої навчання,Huayi HKNC-500PLUSрозроблений спеціально для цієї мети. Він поєднує в собі потужність-відрізання традиційної мостової пилки з художньою точністю 3D-обробного центру з ЧПК.
Чому HKNC-500PLUS чудово підходить для профілювання:
Безкомпромісна точність:На основіІталійські цифрові сервоприводи ESA, машина рухається з абсолютною синхронністю. Це усуває мікро-вібрацію, яка спричиняє видимі «крокові» лінії на профільованих кам’яних поверхнях.
Універсальність застосування:Оснащений пилковим диском діаметром 500 мм і додатковим високошвидкісним шпинделем інструменту, він плавно переходить від різання стандартних кухонних стільниць до фрезерування нестандартних чаш раковин, профілювання товстих сходів або гравіювання 3D текстурованого покриття стін.
Дружній-операторський інтерфейс:Завдяки інтуїтивно зрозумілому інтерфейсу ESA оператори можуть легко керувати вкладеними макетами, регулювати швидкість різання на ходу та запускати складні 3D-профілі, не потребуючи диплома комп’ютерного програмування.
Висновок
Профілювання поверхні на 5-осьовій мостовій пилці з ЧПК є ідеальним поєднанням цифрового дизайну та надійного механічного виконання. Використовуючи інтелектуальний робочий процес CAD/CAM, вибираючи відповідні інструменти та дозволяючи справжньому 5-осьовому контролеру обробляти складну математику багатокутових налаштувань у режимі реального часу, виробники можуть створювати захоплюючі, плавні проекти з каменю, які колись вважалися неможливими вручну.
Інвестування в таку універсальну машину, якHuayi HKNC-500PLUSне тільки спрощує цей складний процес, але й дає можливість вашому виробничому бізнесу з повною впевненістю братися за прибуткові нестандартні архітектурні проекти.
